Een goede waterzijdige balans is van groot belang voor verwarmingsinstallaties met gescheiden circuits of meerdere groepen en pompen. Ook het effectief verwijderen van lucht en vuil draagt bij aan een optimale werking van de installatie.

3 functionaliteiten in één compacte unit

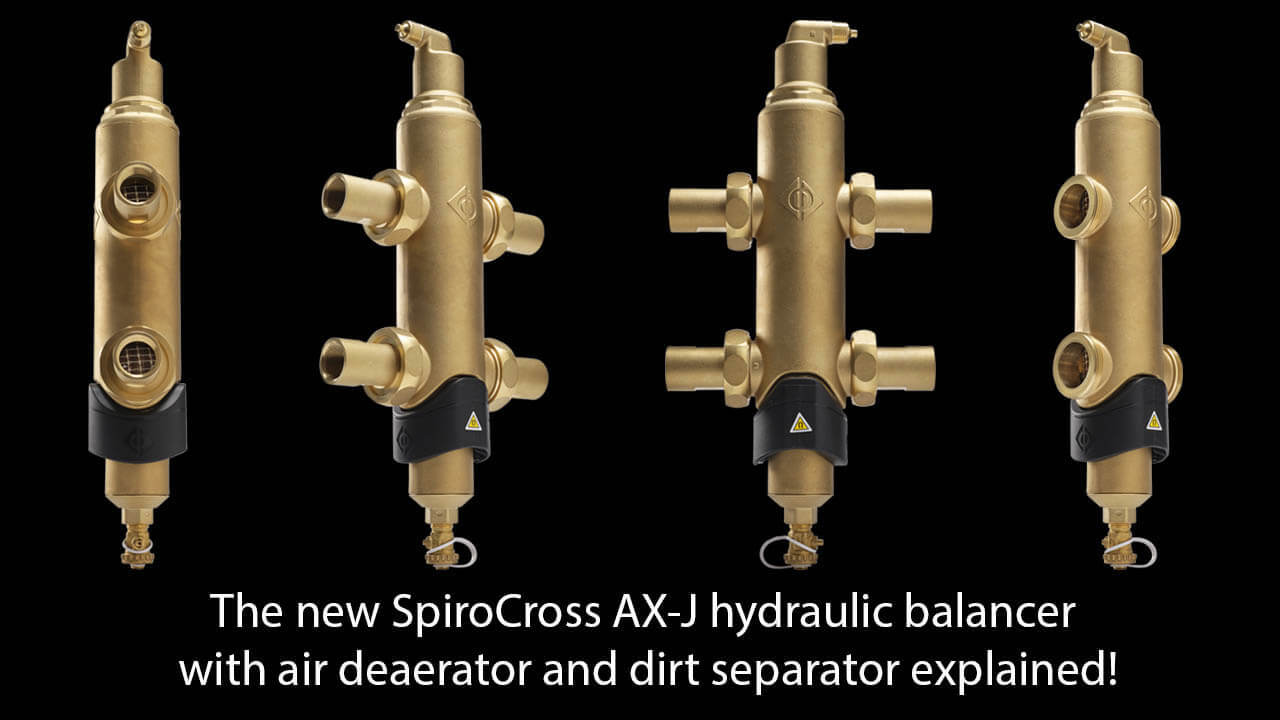

The new SpiroCross AX-J, how it works!

Hydraulische balancering en lucht- en (magnetische) vuilafscheiding worden gecombineerd in de Spirotech SpiroCross AX-J range. De hydraulische afscheider compenseert verschillen in debiet tussen een primair circuit (aanvoer) en een secundair circuit (vraag). Door drie functies in één apparaat te combineren, bespaar je op ruimte, tijd en aanschafkosten.

De SpiroCross AX-J-reeks is ontwikkeld voor kleine commerciële toepassingen en kan ook worden gebruikt voor lage temperatuur warmtepompsystemen. Voorbeelden zijn appartementsgebouwen, systemen voor gedeelde woningen, villa's en kleine commerciële gebouwen. Toepassingen zijn onder meer het aansluiten van combiketels (aanvoer) met verschillende verbruikscircuits (radiator & vloerverwarming) die beide zijn uitgevoerd als actief circuit in een systeem met meerdere en aparte circulatiepompen.

De SpiroCross AX-J zorgt voor actieve ontluchting en het verwijderen van magnetische vuildeeltjes in een zeer compact ontwerp en garandeert een perfecte systeemwaterbalans met minimale vloeistofmenging.

De voordelen van de SpiroCross AX-J

  • Optimale hydraulische balans tussen primaire en secundaire pompen.
  • Krachtige neodymiummagneet garandeert een ongeëvenaard snelle en optimale vuilafscheiding. Zelfs de kleinste magnetietdeeltjes worden verwijderd.
  • Het verzamelde vuil kan snel en eenvoudig worden verwijderd terwijl het systeem volledig operationeel blijft.
  • Grote opvangkamer zorgt ervoor dat veelvuldig spoelen niet nodig is.
  • In de fabriek geïnstalleerde integrale ontluchter verwijdert continu circulerende lucht en microbellen.
  • Zorgt voor een optimale warmteoverdracht met constant lage drukverliezen.
  • Geen bypass, afsluiters en vervangende filters die kunnen verstoppen en een verminderde doorstroming kunnen veroorzaken.
  • Onderhoud duurt slechts enkele seconden en is geen vuile klus in vergelijking met een filteroplossing.
  • Robuuste compacte messing behuizing (geen corrosie) met beperkte inbouwhoogte.
  • Snelle en eenvoudige installatie.
  • Spirotech kwaliteit & technologie met 20 jaar garantie.
De nieuwe SpiroCross AX-J hydraulisch balancering met lucht- en vuilafscheider met magneet

Installatie van de SpiroCross AX-J

The new SpiroCross AX-J  hydraulic sparator installed between the primary and secondary loop

De SpiroCross AX-J hydraulische afscheider moet worden geïnstalleerd tussen de primaire en secundaire lus zoals weergegeven in de afbeelding. Om de beste luchtafscheidingsefficiëntie te garanderen, moet het water met de hoogste temperatuur worden aangesloten op de bovenste aansluitingen (ook voor koeltoepassingen). Zoals bij alle leidingen van een hydronische systeem, wordt aanbevolen om de aansluiting van het expansievat op het systeem aan de zuigzijde van de pomp of circulatiepomp te hebben.

Units moeten in horizontale leidingen worden gemonteerd, met de ontluchter aan de bovenzijde. De leidingen dragen normaal gesproken het gewicht van de SpiroCross AX-J-units. Leidingdiameters van recht stuk voor en na de unit zijn niet vereist.

De stroom kan naar beide zijden van de unit worden geleid. Er is geen richtingspijl. Beide aansluitingen kunnen worden gebruikt voor inlaat of uitlaat. De schroefdraadverbinding bij de luchtuitlaat is bedoeld voor het gemak voor diegenen die het systeem voor het vullen met lucht onder druk willen testen.

Installatieschema:

1 Boiler | 2 Primaire lus | 3 Secundaire lus | 4 Watervoorziening |
5 Expansievat  | 6 SpiroCross AX-J | 7 Verwarmingselementen

Meer informatie over de SpiroCross AX-J

Snelle Installatiegids

Productdata

AX100J  AX125J  AX150J
