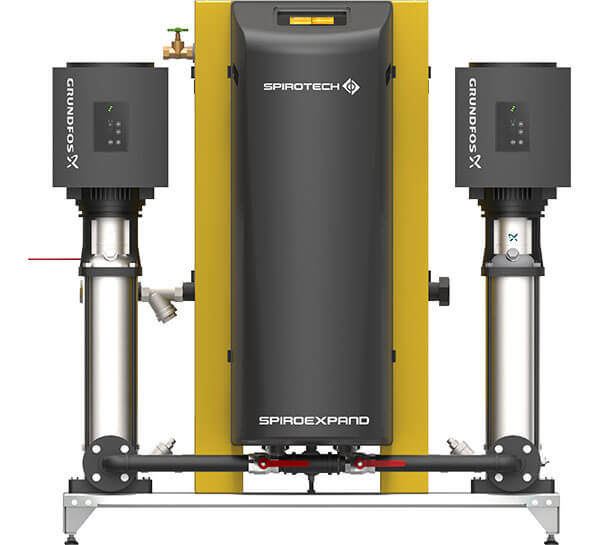

SpiroExpand TopControl Modular ETCM
De SpiroExpand TopControl Modular is een expansie- en drukbehoudautomaat in modulair ontwerp voor combinatie met drukloze EC-expansievaten (veiligheidsklep 0,5 bar) en een bruikbare bovenwerkdruk tot 23,5 bar.
De drie TopControl Modular-systemen en het standaard naar boven uitgebreide werkdrukbereik maken een nog breder scala aan toepassingen mogelijk:
- Solo: Enkelvoudig pompsysteem, pomp en overloopventiel ontworpen voor 100% van de expansie volumestroom.
- Duo: Dubbel pompsysteem, pompen transporteren parallel, waardoor een grotere expansie volumestroom kan worden bereikt. De overloopklep is ontworpen voor deze volumestroom.
- Maxi: dubbel pompsysteem, de pompen en overloopventiel zijn ontworpen voor 100% van het uitzettingsvolumedebiet. De 2de pomp dient als back-up (fail-safe).
De Duo - en Maxi-systemen hebben ook de optie van een dubbel kleppensysteem (Twin), twee overloopventielen die zijn ontworpen voor 100% van de expansie volumestroom.
SpiroExpand MultiControl modulaire systemen zijn verkrijgbaar met een bruikbare bovenwerkdruk tot 23,5 bar.
Bijvoorbeeld: de ETCM-M4.7-23.5-twin is een TopControl Modular met MAXI dubbel pompsysteem. De werkdruk ligt tussen de 4,7 en 23,5 bar en het systeem is voorzien van een 2 overloopventielen (twin).
Voordelen van de SpiroExpand TopControl Modular:
- Al in de basisconfiguratie zijn er vier potentiaalvrije signaalcontacten (storing, waarschuwing, aanvulling actief, apparaatfunctie vrijgegeven) beschikbaar!
- In de familie van de topcontrol-apparaten omvat zelfs de basisuitrusting altijd twee analoge standaardsignalen (4-20 mA) "actueel tankniveau [%]" en "actuele systeemdruk [bar]" voor aansluiting op een ter plaatse gecontroleerd systeem.
- De zelfdragende constructie en de omkasting zorgen voor een zo laag mogelijke geluidsoverdracht.
- Het gebruik van elektronisch toerentalgeregelde drukbehoudpompen en elektrische overloopventielen resulteert in een enorm scala aan toepassingen voor de afzonderlijke apparaattypen.
- De aansluitingen voor integratie in het systeem (uitbreidingslijn, aanvulling) zijn aan beide zijden van het apparaat aangebracht.
Verwarmingssystemen in gebouwen - Planning van verwarmingssystemen
De TopControl Modular-units zijn ontworpen om het uitzettingsvolume op te vangen en een constante druk te behouden in gesloten warmwaterverwarmings-, airconditioning- en koelsystemen in overeenstemming met DIN EN 12828.
