SpiroExpand Drukbehoud
Drukbehoud is de sleutel voor een goed systeemontwerp. Onze ervaring en gericht onderzoek hebben ons geleerd dat de meeste vraagstukken binnen verwarmings- en koelsystemen nauw verband houden met onvoldoende systeemdruk.
Problemen kunnen al optreden bij een onjuist ontwerp, maar ook bij de installatie en het onderhoud. Een onjuiste systeemdruk zal de efficiëntie van het systeem verminderen en kan leiden tot voortijdige uitval van belangrijke systeemcomponenten. Vaak leidt het tot hoge onderhouds- en exploitatiekosten.
Hoge exploitatiekosten worden vaak veroozaakt door een niet correct ontworpen en verkeerd geïnstalleerd expansiesysteem. Bij een verkeerd geïnstalleerd expansiesysteem kan er een negatieve druk in het system ontstaan, waardoor er op diverse plaatsen lucht in het systeemwater komt, denk hierbij aan automatische ontluchters, pakkingen en niet-diffusiedichte leidingen.
Bij een te hoge systeemdruk zullen veiligheidsventielen opengaan waardoor systeemwater uit systeem loopt. Om het systeem vervolgens weer op druk te brengen moet er met enige regelmaat bijgevuld worden met (wederom) zuurstofrijk water, waardoor het corrosieproces wordt versneld .
Elk verwarmings- of koelsysteem stelt andere eisen aan het drukbehoudsysteem. Daarnaast is er steeds meer behoefte aan connectiviteit zodat verschillende systemen informatie met elkaar kunnen uitwisselen. Dit in het kader van beheersbaarheid en bedrijfszekerheid.
SpiroExpand biedt een scala aan oplossingen, van de eenvoudigste opstelling tot de meest uitgebreide, complexe systemen. Wij bieden zowel standard oplossingen alswel op maat gemaakte oplossingen.
Een drukbehoudsysteem zorgt niet alleen voor een stabiele druk in je systeem maar bespaart ook ruimte voor je installatie
Een slecht ontworpen, geïnstalleerd en/of onderhouden expansiesysteem kan in de hele installatie leiden tot een negatieve druk. Er kan lucht naar binnen worden gezogen via automatische ontluchters, pakkingen en microlekkages. Hoge druk kan ertoe leiden dat water door de veiligheidsventielen stroomt, en vervolgens moet telkens water worden bijgevuld.
De Picocontrol Kompakt wordt geleverd in zes mogelijke versies (45, 75, 125, 200, 300 of 500 liter). Een bedrijfsdruk tot 6 bar is mogelijk.
De SpiroExpand PicoControl Kompakt is uitgerust met één pomp (1x 100%) en één ventiel (1x 100%)

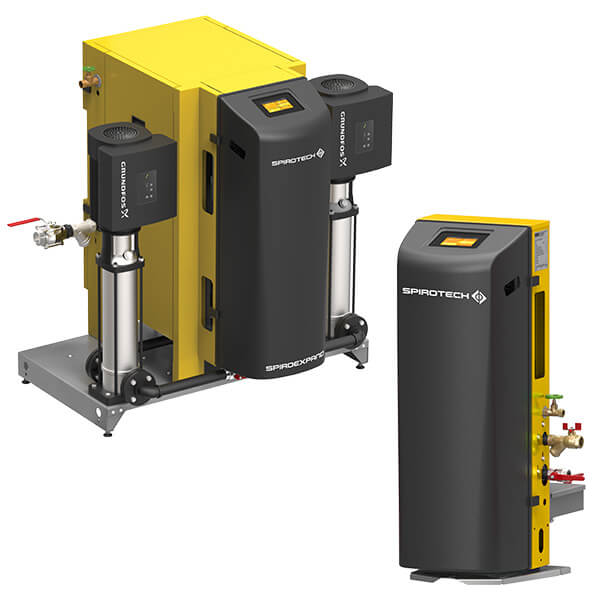

De Multicontrol Kompakt wordt geleverd in 104 mogelijke versies, met 5 mogelijke containervolumes: 75, 125, 200, 300 of 500 liter. Er kunnen nog twee containers worden toegevoegd.
De MultiControl Kompakt is beschikbaar in 5 uitvoeringen en diverse Partner pakketten met de volgende configuraties:
Meer over de MultiControl Kompakt
Download gratis de BIM files van onze MultiControl Kompakt producten
De MultiControl Modular is beschikbaar in 78 uitvoeringen en 12 vat-volumes: 200 tot 10,000 lites. Er kunnen ook meerdere vaten worden toegevoegd.
De Multicontrol Modular is beschikbaar in 5 uitvoeringen met de volgende configuraties:
De MultiControl Cool is verkrijgbaar in 6 configuraties en 8 versies met volumes van 125 (x2), 200 (x2), 300 (x2) en 500 (2x) liter.
De Topcontol Modular is een modulaire expansie en drukbehoudunit die gecombineerd kan worden met de drukloze EG expansievaten (0,5 bar veiligheidsventiel)
De TopControl Modular in beschikbaar in 5 uitvoeringen met de volgende configuraties:

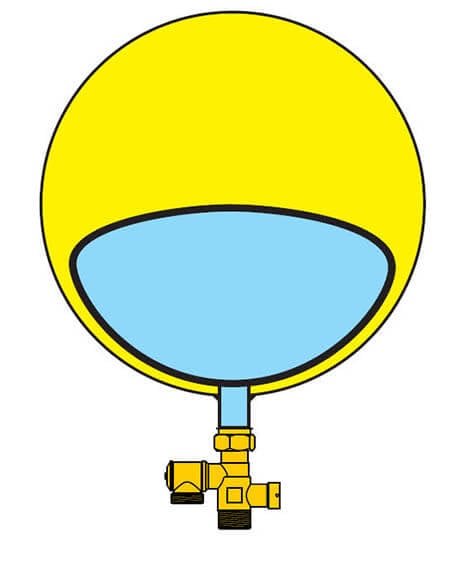

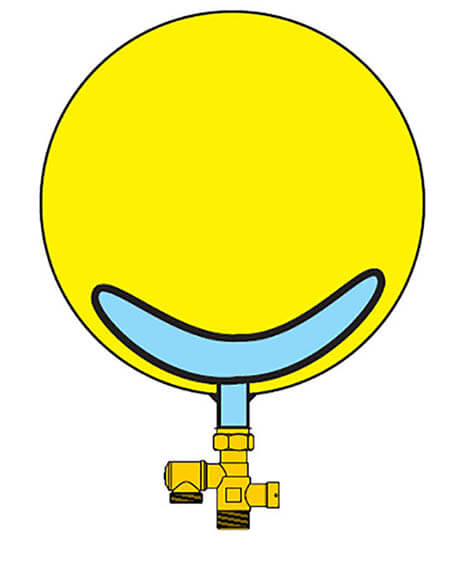

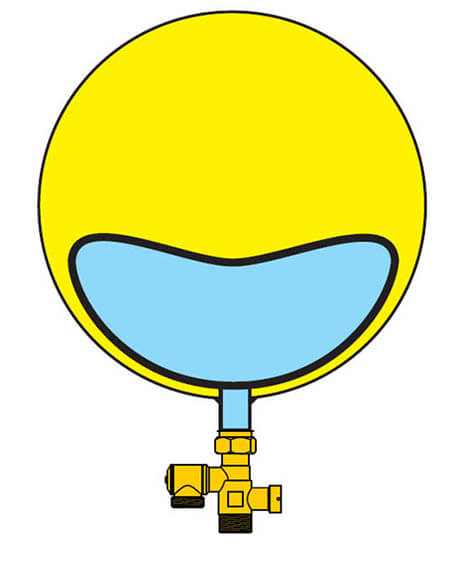

Dit zijn ‘passieve’ drukbeheersystemen. Voor drukregeling wordt gebruikgemaakt van een vooraf ingestelde gasdruk in het (membraan)expansievat. Omdat (membraan)expansievaten geen suppletiefunctie hebben, combineren wij deze passieve drukregeling bij voorkeur met een vacuumontgasser inclusief suppletiefunctie.

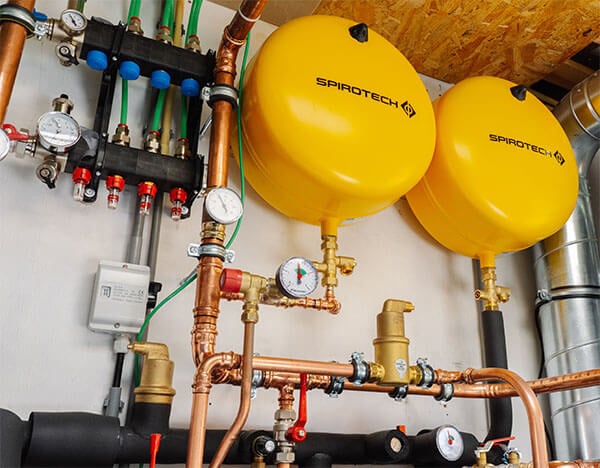

De expansievaten zijn leverbaar in 12 configuraties met volumes tussen 2 - 3000 liter en bedrijfsdrukbereik van 3.0 – 25 bar.
Selecteer het meest geschikte drukbehoudsysteem voor een optimale prestatie van het verwarmings- of koelsysteem. Of je nu bezig bent met het ontwerp, werkvoorbereiding of planning van een project of advies, deze tool helpt je op weg. In enkele stappen wordt je naar de best mogelijke oplossing geleid, met als resultaat een direct te gebruiken productadvies of -opties, inclusief specificaties. Het advies is vervolgens gemakkelijk op te slaan of te mailen naar je eigen emailadres.
Bij het ontgassen van je systeem raden wij aan om de VDI 4708 en VDI 2035-2 richtlijnen te volgen. Voor een zo goed mogelijke ontgassing in verwarmings- en koelinstallaties, is naast de vaak gebruikte ontgassingsfunctie in druksystemen een aparte vacuümontgasser nodig.
De ontgassingsfunctie die bij veel drukverhogings-systemen beschikbaar is, vermindert problemen met lucht in een gesloten watercircuit. Hierbij kan echter niet worden gegarandeerd dat een gasdruk wordt behaald die lager is dan de laagste druk in het systeem (gasabsorptietoestand). Dit betekent dat een vacüumontgasser zoals de Spirotech Superior noodzakelijk is om te voldoen aan de VDI-richtlijnen voor ontgassing en luchtafscheiding, en om schade aan waterverwarmingsinstallaties te voorkomen.
In het document hieronder vind je 2 aansluitschema's voor de SpiroExpand MultiControl Kompakt Solo in combinatie met onze vacuüm ontgassers:
In de aansluitschema's is ook een SpiroTrap vuilafscheider met magneet toegevoegd die ervoor zorgt dat het systemwater vrij blijft van vuil en magnetiet.
